西安高壓閥門廠每日推薦產品：電動截止閥
分類：
新聞資訊
作者：
XG-韓
來源：
原創
2021/11/16
瀏覽量
【摘要】：
公稱壓力 6.4-32.0MPa
適用溫度 ≤425℃
適用介質 水、蒸汽、油品
閥體材料 WCB

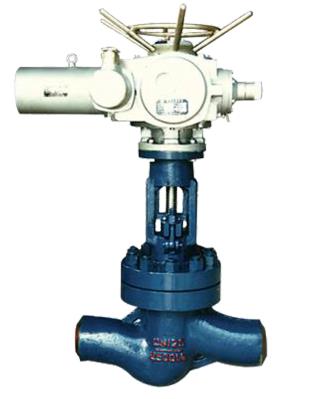

產品名稱：電動截止閥
產品型號:J961Y-64～320
產品概述：
截止閥是一種常用的截斷閥，主要用來接通或截斷管路中的介質，一般不用于調節流量。截止閥適用的壓力、溫度范圍很大。
截止閥的主要優點:
1）與閘閥相比，截止閥的結構較簡單，制造與維修都較方便。
2）密封面不易磨損、擦傷，密封性較好，壽命較長。
3）啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。
技術參數：
|
公稱通經 |
DN15-DN300 |
|
公稱壓力 |
6.4-32.0MPa |
|
適用溫度 |
≤425℃ |
|
適用介質 |
水、蒸汽、油品 |
|
閥體材料 |
WCB |
工作原理:
設計制造按E101和JB/T3595-93標準的規定，結構合理，性能優良，造型美觀。閥門中腔采用壓力自緊式密封結構，密封性能越好。支管焊接結構。焊接坡口可按標準或用戶要求配接。 閥瓣、閥座的密封面采用司太立(stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫，抗性能好、使用壽命長。 閥桿經調質和表面氮化處理，有良好的耐腐蝕性和抗擦傷性。閥蓋填料函深度合理，填料加緩蝕劑，密封可靠。焊的截止閥適用于公稱壓力為6.4-32.0MPa，工作溫度≤425℃的石油、化工、水力、火力電站等各種工況的管路上，切斷或接通介質。適用介質為:水、油品、蒸汽等。操作方式有:手動、齒輪傳動、電動等。

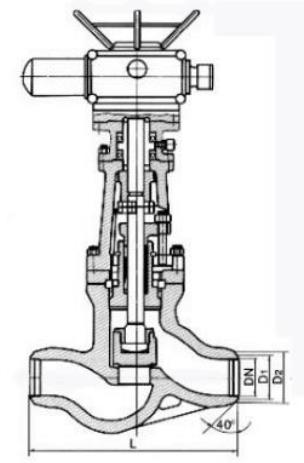

主要零件及材質：
|
序號 |
零件名稱 |
材質 |
|
1 |
閥體 |
WCB |
|
2 |
閥蓋/閥板 |
25 |
|
3 |
密封副 |
STL+STL |
|
4 |
閥桿 |
1Cr17Ni2 |
|
5 |
填料 |
柔性石墨 |
|
6 |
墊片 |
S軟鋼/柔性石墨 |
|
7 |
閥座 |
25 |
適用行業：
廣泛適用于石油、化工、電力、熱力、礦山、冶金、醫藥、食品、燃?xì)?、化肥、鹽堿、化纖、水務、環保、工業民用建筑以及核工業等領域管道系統。
